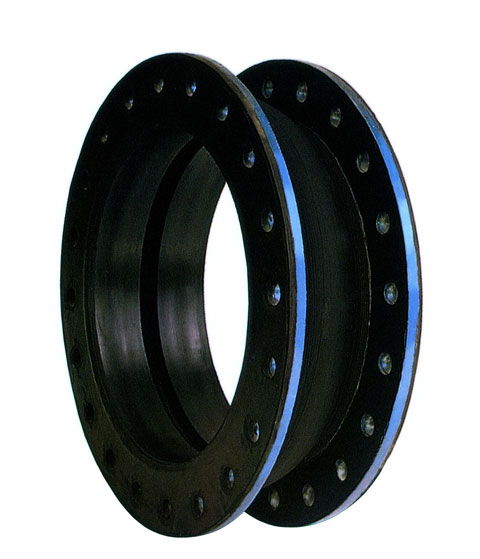

Compensateurs en caoutchouc

Compensateurs en caoutchouc sont utilisés dans l' entière industrie, les centrales et la construction navale chez le transport de l'eau de refroidissement, l'eau chaude, des gaz, les huiles, les grasses et les aliments, etc. pour absorber les expulsions et/ou  vibrations.
Par les très bonnes propriétés de vibration et amortissement , les compensateurs caoutchouc  sont souvent utilisés derriére les pompes et les moteurs pour la prévention du transfer de damage ou bruit dans le tuyau.  De cette façon, 98% du bruit peut être absorbé.



Brides

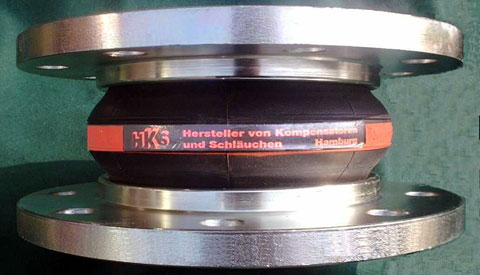

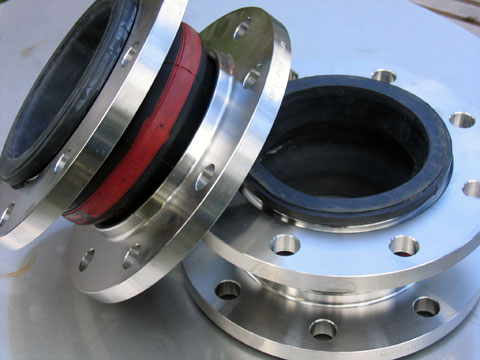

Nos compensateurs sont toujours fournis avec des brides en acier comme DIN PN10. Les brides peuvent cependant être livrés dans chaque matériel  (RVS,aluminium, acier galvanisé, matiére plastique, polyprophylèn) et forage ( DIN,Asa) souhaité.



Normes

Compensateur:

  • TÜV - DIN 4809 (sur demande)
  • Analyse d'eau potable KTW (sur demande)
  • DIN 7725 alimentation (sur demande)

Brides

  • DIN PN10 ( modéle standard)
  • DIN PN16
  • ASA 150 lbs



Modéles spéciales

Applications de vide:

A pression réduite jusqu'à un vide total, le compensateur peut être livré avec un anneau de support RVSvide.

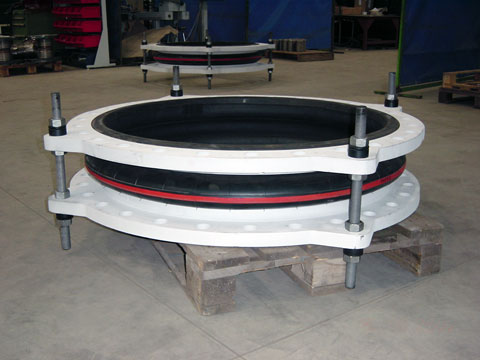

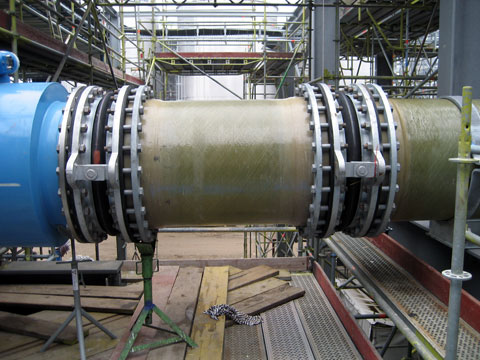

Limiteurs de mouvement:

Par ce que les compensateurs en caoutchouc s'existent d'une partie souple  et flexible en caoutchouc, le compensateur effectuera sur pression un mouvement axiale, à la suite de son forces de reactions.

Application de pression

Le pression de service admissible est fortement dépendant des dimensions et de la construction du soufflet caoutchouc.

étendue de témperature

En général, la zone thermique se trouvent entre  -30°C à +120°C, dépendant du matérial de soufflet.



 Avantages compensateurs en caoutchouc:

  • Court longueur d'installation
  • Faible résistance intrinséque ( constante de ressort?)
  • Isolation de vibration et du bruit trés bien.
  • Par le bord (omgekraagd?), il n'y a pas besoin d'un joint.
  • Facile à assembler.



Limitations du compensateurs en caoutchouc:

  • Résistance de témperature, dépendant du type caoutchouc choisi.
  • Caoutchouc est soumis à vieillisement naturel.

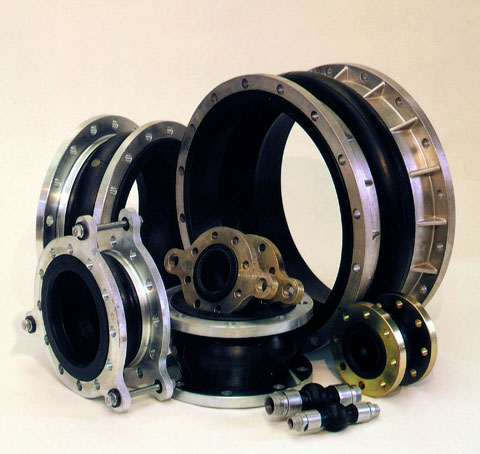

Nous vous offrons un programme complet de compensateurs en caoutchouc avec différentes options:

Différentes qualités de caoutchouc avec longueurs d'installation variables.

  • Brides d'acier, acier galvanisé et aluminium
  • Normes des brides comme DIN,ASA

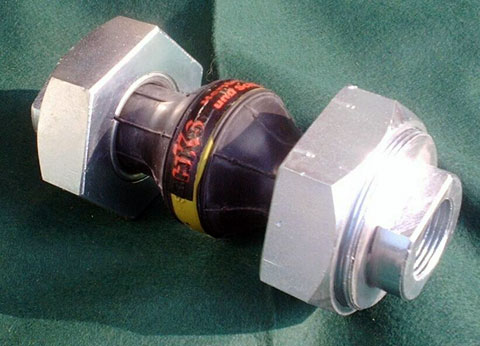

  • Connexions de sorties BSP et NPT
  • Limiteurs de mouvement en différents modéles



Matériaux:

Soufflets en caoutchouc

  • EPDM: caoutchouc résistant à la chaleur,idéal pour les applications dans les eaux uséés, l' air comprimé ( sans huile) et les substances chimiques. Pas résistant aux  huiles et aux  grasses. Étendue de témperature : -20°C à +120°C
  • NBR: caoutchouc résistant à huile et grasse, idéal pour les  applications en transport des aromatiques, solvants et grasses. Ne pas résiste à l'eau chaude ou le vapeur. Étendue de témperature: -20°c à +90°C. Approprié d'alimentation, blanc NBR ( disponible sur commande).
  • Hypalon® (CSM): caoutchouc résistant aux substances chimiques, idéal pour les applications  dans lesquelles substances chimiques  ( acides, bases, alcalis) doivent être transportées. Étendue de témperature: -20°C à +80°C
